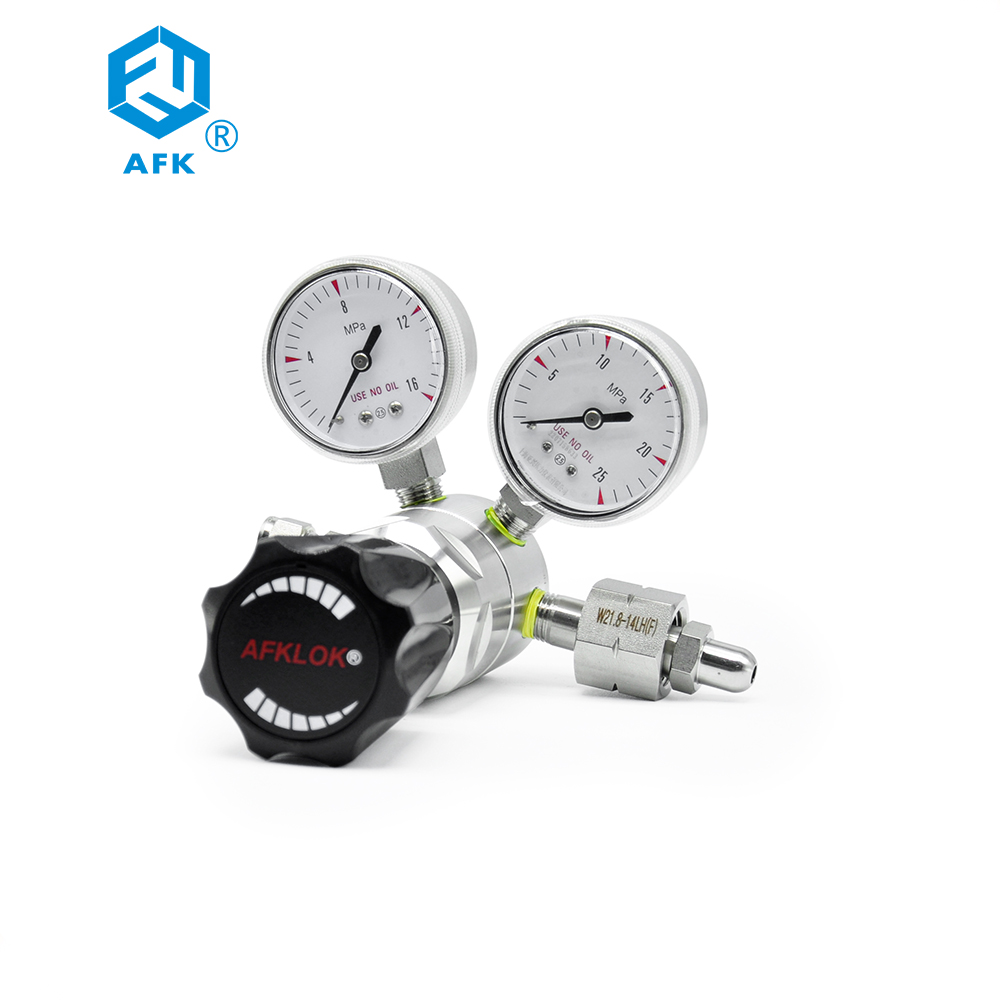

AFK højtryks rustfrit stål enkelttrins dinitrogenoxid præcisionstrykregulator 25Mpa OEM ODM

Kort beskrivelse:

R11-seriens trykregulator i rustfrit stål er enkelttrins membran, vakuumstruktur Rustfri membranudgang.Den har stempeltryksreducerende struktur, konstant udgangstryk, hovedsagelig brugt til højt inputtryk, velegnet til renset gas, standardgas, ætsende gas osv.

Model nr.:R11

Kropsporte:1/4" NPT F

Cv:0,06

Kropsmateriale:ss316L

Send e-mail til os

Produktdetaljer

Video

Parametre

Projekt Case

FAQ

Produkt Tags

Produktbeskrivelse for enkelttrins trykreducer

Trykreduceren bruges ofte i laboratorier eller fabrikker, og alle gaskontakter, der bruger gas, skal trykkes af, før de kan bruges.Vores produkt er specielt designet til trykreduktion, og håndværket er meget fint, hvilket er meget smukkere end produkterne fra samme industri

Gældende scenarier

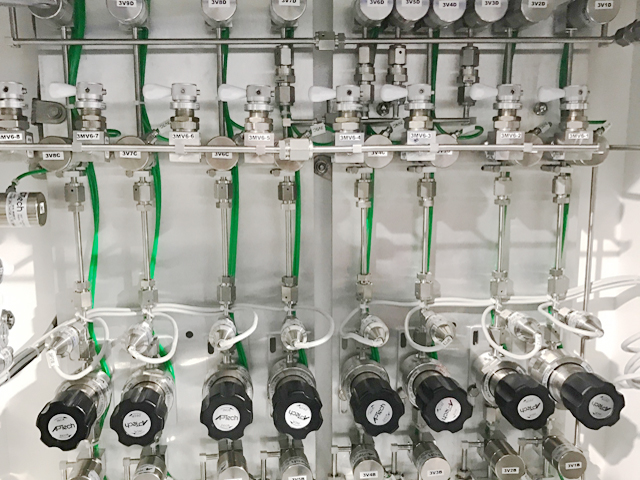

Vægmonteret installation af sekundær trykaflastningsanordning

Installation af enkelt trykreducer

Tidligere: AFK rustfrit stål 1/4 tommer 3/8 tommer 1/2 tommer gassikkerhedsventil industriel

Næste: AFK rustfrit stål 1/8in 1/4in 3/8in 1/2in hun gren tees npt gevind rør fitting

Specifikation for enkelttrins trykreducer

ORDREINFORMATION

R11	L	B	D	F	G	00	00	P
Vare	Legeme Materia	Kropshul	Fjord tryk	Udtag tryk	Trykmåler	Indløbsstørrelse	Udløbsstørrelse	mærke
R11	L:316	A	D: 3000 psi	F: 0-500 psi	G:MPa måler	00:1/4 ” NPT (F)	00: 1/4” NPT(F)	P: Panelmontering
	B: Messing	B	E: 2200 psi	G: 0-250 psi		01:1/4 ” NPT (M)	01: 1/4” NPT(M)	N: Nåleventil
		D	F: 500 psi	l:0-100 psi	P: Psig/stangmåler	23: CGA330	10:1/8 ” OD	N: Nåleventil
		G		K: 0-50 psi		24: CGA350	11:1/4” OD	D: Membranventil
		J		L: 0-25 psi	W: Ingen måler	28: CGA660	12:3/8 ” OD
		M				28: CGA660	15:6 mm OD
						30: CGA590	16:8 mm OD
						52: G5/8 "-RH(F)
						63: W21,8-14H(F)
						64: W21,8-14LH(F)

Materialeliste
1	Legeme		SS316L, messing, forniklet messing (Vægt: 0,9 kg)
2	Dække over		SS316L, messing, forniklet messing
3	Mellemgulv		SS316L
4	Si		SS316L(10um)
5	Ventilsæde		PCTFE, PTFE, Vespel
6	Forår		SS316L
7	Stempelventilkerne		SS316L
Teknisk data
1		Maksimalt indgangstryk		500.3000 psig
2		Udgangstrykområde		0~25, 0~50, 0~100, 0~250, 0~500 psig
3		Sikkerhedsprøvetryk		1,5 gange maksimalt indgangstryk
4		Arbejdstemperatur		-40°F~ +165°F (-40°C~ +74°C)
5		Lækagerate		2×10-8 atm cc/sek He
6		CV værdi		0,08

Installationsvejledning og forholdsregler for trykreduktionsventil

1. Inden trykreduktionsventilen installeres, skal rørledningen renses, og gassen skal bruges til kontinuerlig udrensning for fuldstændigt at fjerne magasiner og partikler, såsom skrotjern, når rørledningen skæres;

2. Filteret skal installeres opstrøms for trykreduceren, ellers vil systempartiklerne beskadige ventilsædet, hvilket forårsager intern lækage af trykregulatoren, stigende nedstrømstryk og let beskadige udløbstrykmåleren eller andet udstyr.Det anbefales at bruge et filterelement med en præcision på ikke mindre end 2 mikron;

3. Det anbefales ikke at bruge gevind eller flydende råmaterialetape til NPT-gevindinstallation.Forkert betjening kan føre til, at væske strømmer til filterelementet i ventilen, hvilket kan føre til blokering af filterelementet.Endelig er der intet tryk ved ventiludløbet, eller flowet er for lavt;

4. Drej håndtaget i flowtilstanden med uret for at øge udgangstrykket.Drejning af håndtaget mod uret kan få tråden til at sætte sig fast, eller håndtaget er løst og kan ikke justeres igen;

5. Det anbefales ikke at bruge trykreduktionsventilen som stopventil i lang tid, ellers kan ventilsædet blive deformeret, hvilket resulterer i ustabil strømning;

6. Håndter med forsigtighed for at undgå stød, især trykreduktionsventilen med trykmåler.Manometeret er et følsomt element, som kan blive beskadiget af ydre kraft.

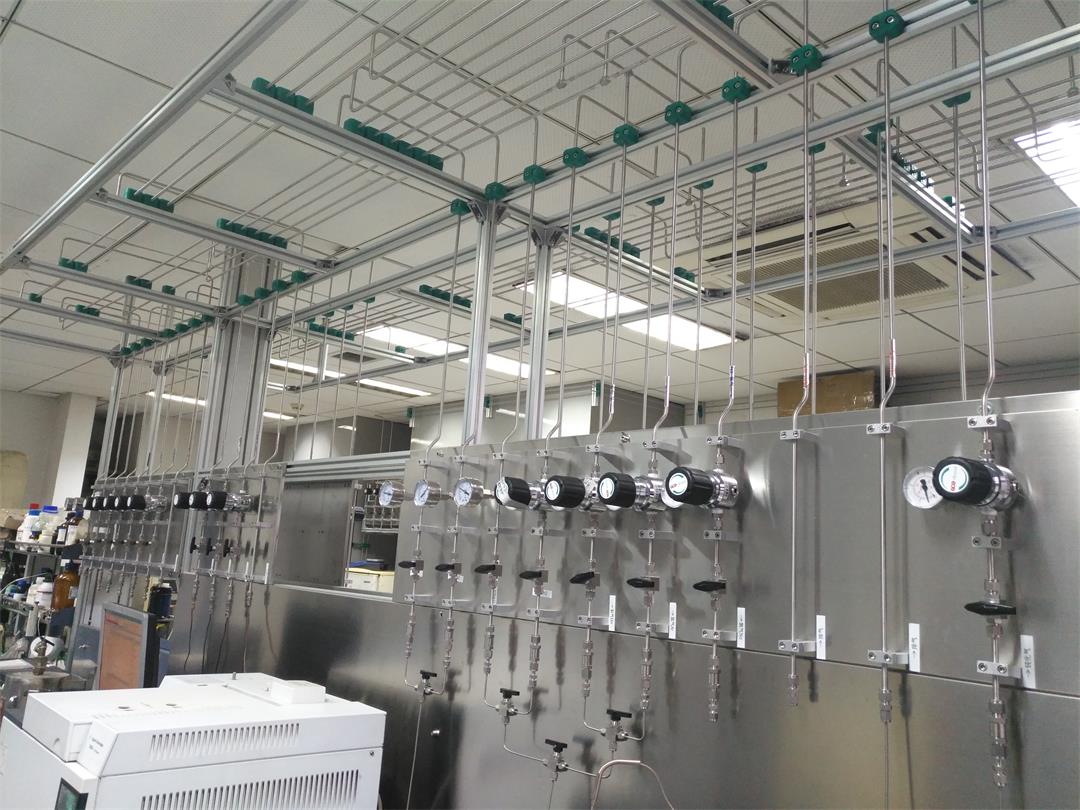

Dette er layoutet af lufttilførselsretningen for hele rummet ved lufttilførselsenden.Vi har et professionelt designteam til at tegne og designe tegninger ved at besøge stedet, og derefter udfører professionelt byggepersonale byggeriet i henhold til tegningerne.
