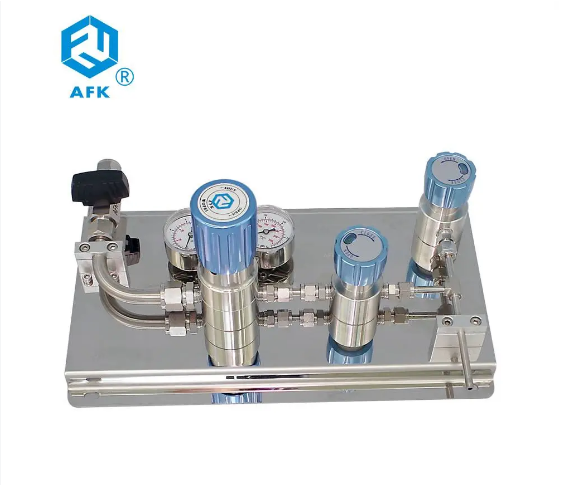

Rustfrit stål 316 Enkelt cylindergaspanel Manifold
WL100 -serien Single Side Gas Supply Regulator -enhed
Det bruges i den dobbeltsidede højtryksgascylinder for at reducere trykforsyningen. Det kan kontinuerligt tændes for begge sider for at opnå kontinuerlig gasforsyning og rensningsfunktion. Det maksimale indgangstryk kan nå 20,7MPa (3000psi), korrosionsbestandighed, rent butiksmonteringstest, gasanalyse såsom gas med høj renhed.
Konstruktionsmaterialer
| 1 | Legeme | Rustfrit stål |
| 2 | Sæde | PU, PTFE, PCTFE |
| 3 | Indløbsforbindelse | 1/4 ″ rørbeslag, 1/4 ″ FSR, 1/2 ″ FSR |
| 4 | Outletforbindelse | 1/4 ″ rørbeslag, 1/4 ″ FSR |
| 5 | Krop af membranventil | Rustfrit stål |
Specifikationer
| 1 | Maks. Indløbstryk | 3000, 2200 psi |
| 2 | Maks. Outlettryk | 25, 50, 100, 150, 250 psi |
| 3 | Arbejdstemperatur | -40 ° C ~ 74 ° C (-40 ° F ~ 165 ° F) |
| 4 | Strømningshastighed | Se Flow Curve Chart |
| 5 | Trykregulatorlækagehastighed | 2 x 10-8 atm.cc/sec he |
| 6 | Cv | 0,14 |
Funktioner ved gasforsyning højtryksregulatorenhed
| 1 | Trykregulator til speciel gas |
| 2 | Udstyret aflastningstrykventil |
| 3 | Trykregulator og rør gennem trykprøven og lækage -testen |
| 4 | 2 ″ trykmåler i rustfrit stål ， læser tydeligt |
| 5 | Knappen af membranventiler med on/off -logo |
Bestilling af oplysninger
| Wl1 | 1 | 1 | 1 | S | H | 1 | 1 | -N2 |
| Serie | Funktionsmuligheder | Outletforbindelse | Indløbsforbindelse | Kropsmateriale | Indgangstryk | Outputtryk | Måler | Gasindstillinger |
| WL1 -serien Enkelt side gasforsyning Højtryksregulatorsystem | 1. med tømning ， rensende distributionsfunktion | 1.1/4 ″ NPT (F) | 1.1/4 ″ svejsning | S: Rustfrit stål | H: 3000psi | 1: 25psi | 1.mpa | blank ： Ingen |
| 2. Uden tømning ， rensende distributionsfunktion | 2.1/4 ″ rørmontering | 2.1/4 ″ NPT (M) | C ： Nikkelbelagt messing | M: 2200psi | 2: 50psi | 2.bar/psi | N2 ： Nitrogen | |
| 3.Felt ， rensningsfordeling+trykføler | 3.3/8 ″ NPT (F) | 3.3/8 ″ svejsning | L ： 1000psi | 3: 100psi | 3.PSI/KPA | O2 ： Oxygen | ||
| 4. Med tryksensor | 4.3/8 ″ rørmontering | 4.3/8 ″ NPT (M) | O ： Andet | 4: 150psi | 4. Andet | H2 ： Hydrogen | ||
| 5. mødre | 5.1/2 ″ NPT (F) | 5.1/2 ″ svejsning | 5 :: 250psi | C2H2: acetylen | ||||
| 6.1/2 ″ rørbeslag | 6.1/2 ″ NPT (M) | 6: Andet | CH4: Methan | |||||
| 7. anden | 7.1/4 ″ rørbeslag | AR: Argon | ||||||
| 8.3/8 ″ rørmontering | Han: Helium | |||||||
| 9.1/2 ″ rørmontering | Luft ： Luft | |||||||
| 10.oder |
